產品特點

型號 : 3X5RM

RM系列主軸夾爪專為BT、CAT、DIN等標準刀柄主軸設計，適用於多種不同夾持角度（30°、45°、0°、15°）需求，支援高速換刀與高夾持力作業。透過精密加工與嚴格公差控制，RM系列夾爪能有效提升主軸壽命及換刀穩定性，並可依不同標準搭配M10至M16牙規夾持螺紋。

支援BT30、BT40、BT50、CAT30、CAT40、CAT50、DIN30、DIN40、DIN50等主流刀柄規格
提供30°、45°、15°夾持角度，並有部分型號支援0°配置
夾持範圍廣，可適用於輕量加工至重切削加工
牙規尺寸從M10×P1.5到M16×P1.5
夾爪本體具高耐磨性與高強度設計，適合長時間高速運轉
針對高頻率自動換刀（ATC）設計，確保夾持穩定不鬆脫
通過高夾持力（最大達26kN）與高鎖緊扭力（最高160Nm）測試

RM系列主軸夾爪

型號 Part No.	夾持角 α ±15'	最大拉刀力 Fs (kN)	最大鎖緊扭力 MA (Nm)	牙規 G
BT30M45	45°	6	30	M10×P1.5
BT30M60	30°	6	30	M10×P1.5
BT40M45	45°	15	65	M14×P1.5
BT40M60	30°	15	65	M14×P1.5
BT40M90	0°	15	65	M14×P1.5
BT50M45	45°	26	160	M16×P1.5
BT50M60	30°	26	160	M16×P1.5
BT50M90	0°	26	160	M16×P1.5
CAT30	45°	6	30	M10×P1.5
CAT40	45°	15	65	M14×P1.5
CAT50	45°	26	160	M16×P1.5
DIN30	15°	6	30	M10×P1.5
DIN40	15°	15	65	M14×P1.5
DIN50	15°	26	160	M16×P1.5

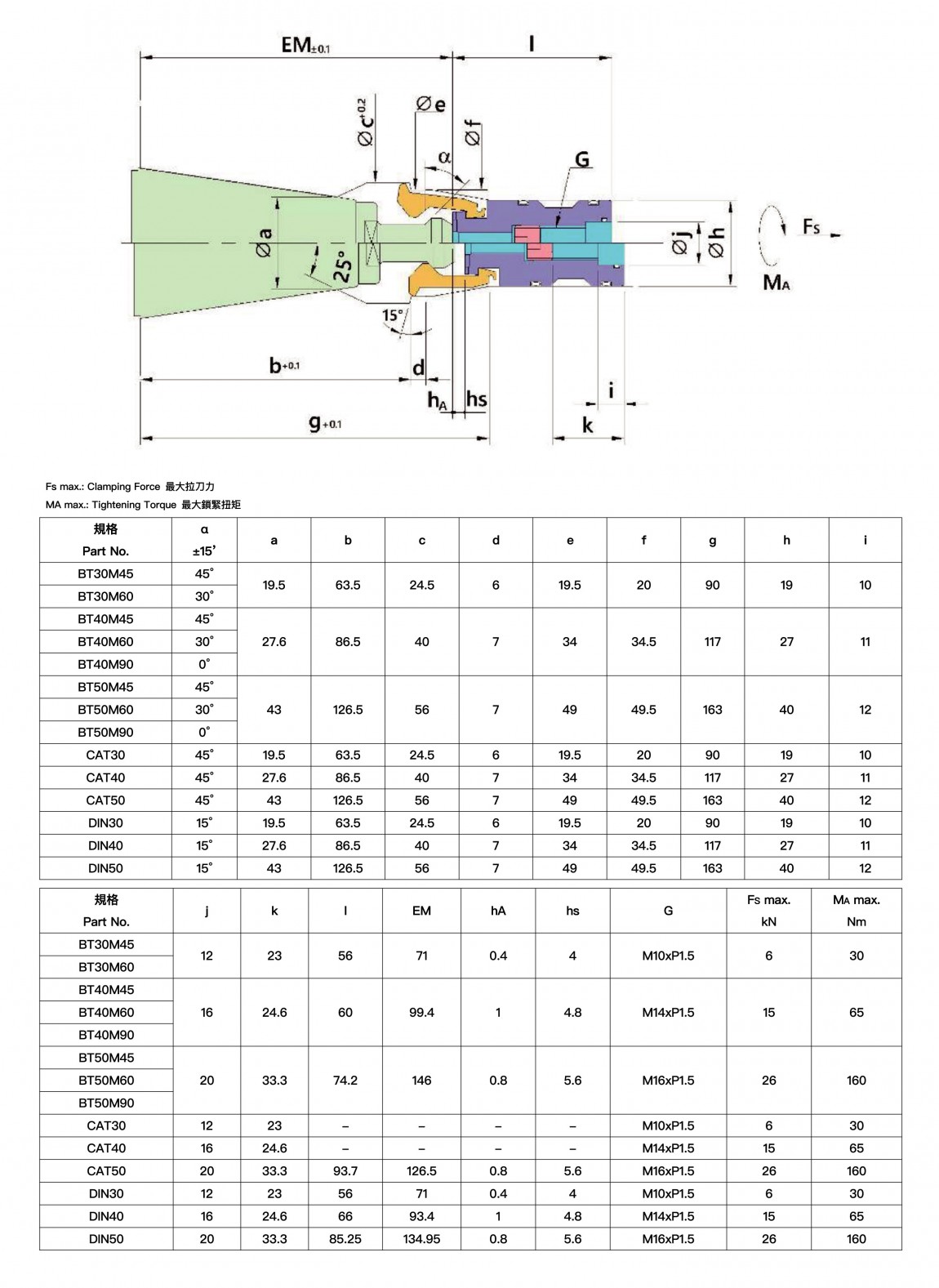

工程圖標示說明（參考圖面）：

• α：夾持角度（30°、45°、15°、0°）

• EM：最大外徑參考尺寸

• hA、hs：夾爪有效行程與總行程

• Fs：最大拉刀力方向

• MA：最大鎖緊扭力方向

• 詳細尺寸依 a~p 各個座標標示

適用範圍：

• CNC高速加工中心

• 加工件從輕量材料到重切削鋼鐵皆適用

• 需要高頻換刀的自動化生產線（ATC）

• 需長壽命、高剛性、高穩定性主軸的應用場合
