產品特點

型號 : 3X5ISO

本系列為ISO規格主軸專用夾爪，依照刀柄規範提供不同尺寸與結構設計，確保高速換刀與穩定夾持性能。針對小型ISO10、ISO20、ISO25的需求，另提供BJ型（短行程小夾持型）設計，以適應更小型主軸和更高轉速應用。

對應ISO10、ISO20、ISO25標準刀柄
公牙版與母牙版皆可訂製（預設提供公牙版，如需母牙版請洽詢）
α夾持角：ISO20、ISO25為15°設計，ISO10BJ為30°
夾爪尺寸精巧，適用於高速、高頻自動換刀（ATC）需求
高精度加工與耐磨表面處理，延長使用壽命
具備短行程、高夾持效率特性

ISO主軸夾爪系列

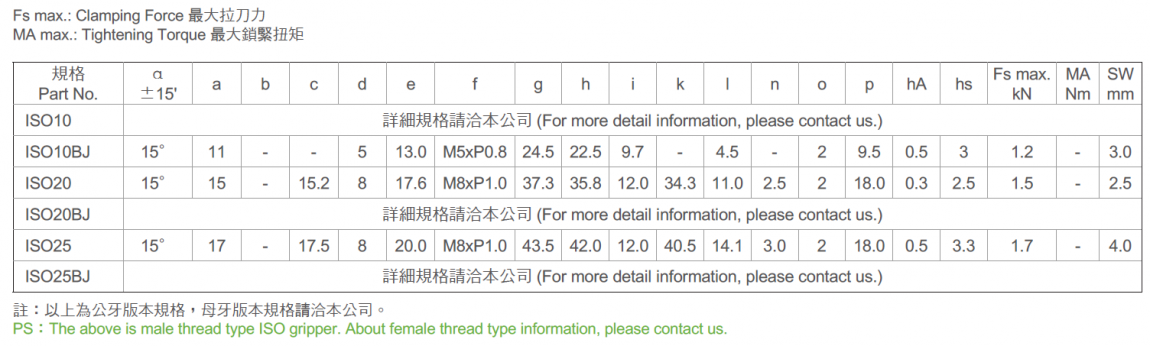

型號	夾持角度 α ±15'	牙規 M	最大拉刀力 Fs (kN)	夾持行程 hs (mm)	最大鎖緊扭力 MA (Nm)	扳手寬 SW (mm)
ISO10	15°	M5×P0.8	1.2	0.5	3	3.0
ISO10BJ	15°	M5×P0.8	1.2	0.5	3	3.0
ISO20	15°	M8×P1.0	1.5	2.5	-	2.5
ISO20BJ	15°	M8×P1.0	1.5	2.5	-	2.5
ISO25	15°	M8×P1.0	1.7	3.0	-	4.0
ISO25BJ	15°	M8×P1.0	1.7	3.0	-	4.0

• BJ型（例如ISO10BJ、ISO20BJ、ISO25BJ）專為短行程設計，適合空間受限或極高速旋轉的主軸結構。

• 以上為公牙版規格，若需母牙版夾爪請另行洽詢。

結構工程圖說明（參考圖面）：

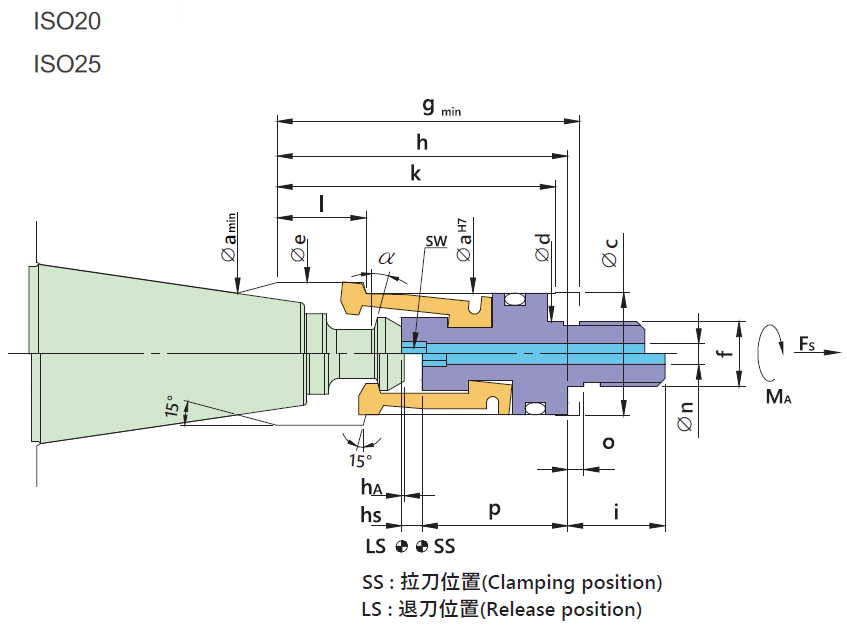

• ISO20/25為15°夾持角設計

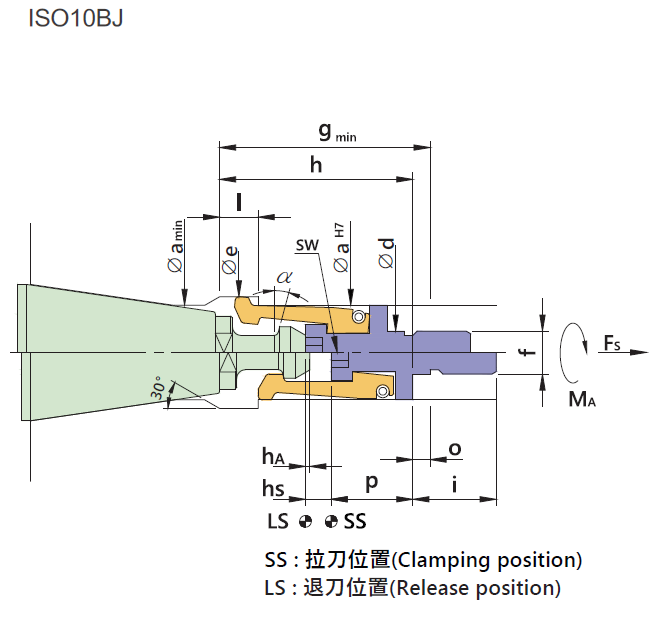

• ISO10BJ為30°夾持角設計（特別適用於小型高速主軸）

• 詳細標示各尺寸代碼（a～p、hA、hs、Fs、MA）

• 包含拉刀位置（SS）與退刀位置（LS）機構變化說明
