產品特點

型號 : 3X5JV

本系列HSK主軸維修用夾爪，主要設計用於主軸維修或替換時使用，可根據原廠標準（order）、-0.3、-0.6之差異量進行訂製或選用，以精確對應不同主軸磨損情況。產品採高精度製程，確保恢復主軸夾持功能，並延長主軸壽命。

對應標準HSK規格尺寸（E25～A100/B125）
可選擇標準（order）、縮小0.3mm（-0.3）、縮小0.6mm（-0.6）三種夾持內徑公差
提供主軸夾爪重置維修所需的lg尺寸標準
高剛性材質製作，並經適當表面處理
維修安裝方便，能快速恢復主軸夾持效能

HSK主軸維修用夾爪

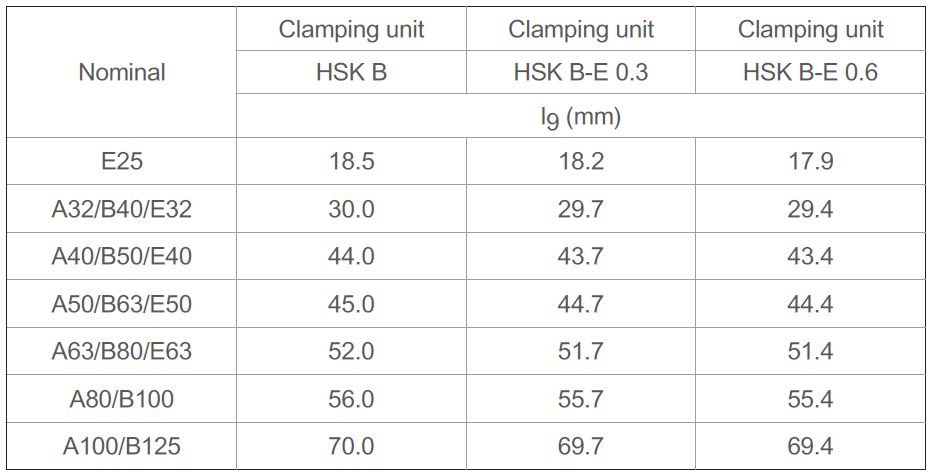

規格	HSK B夾爪標準長度 lg (mm)	HSK B-E 0.3 lg (mm)	HSK B-E 0.6 lg (mm)
E25	18.5	18.2	17.9
A32/B40/E32	30	29.7	29.4
A40/B50/E40	44	43.7	43.4
A50/B63/E50	45	44.7	44.4
A63/B80/E63	52	51.7	51.4
A80/B100	56	55.7	55.4
A100/B125	70	69.7	69.4

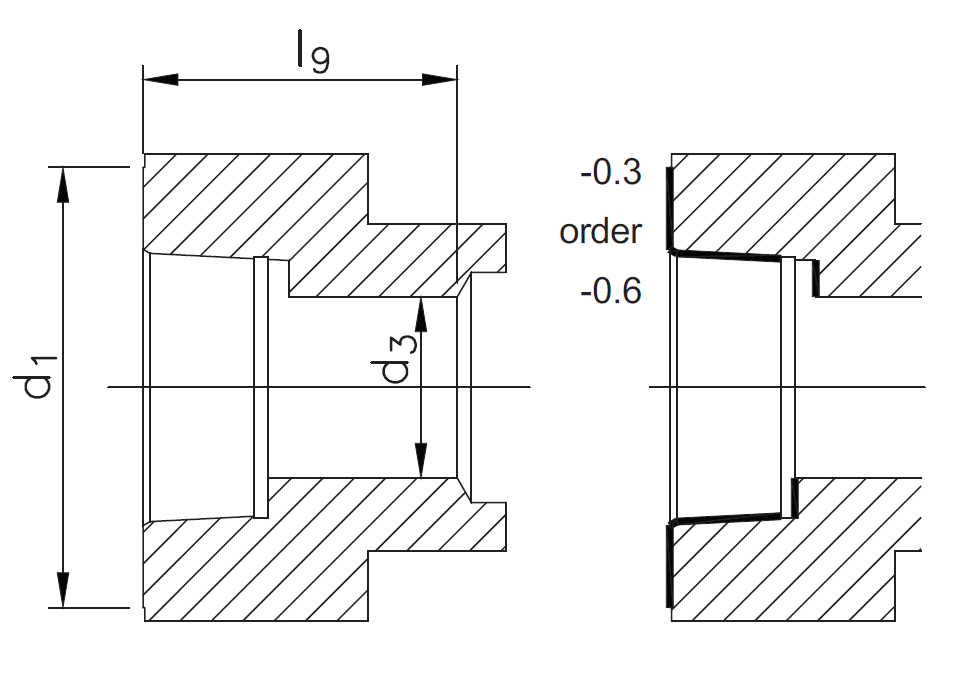

工程圖說明（參考圖面）：

• lg：夾持長度（依訂單需求選擇標準或縮小規格）

• d1、d3：對應主軸內徑與夾持直徑

• 分別示意標準（order）與縮小公差（-0.3、-0.6）之結構變化

---

使用建議：

• 標準版（order）：適合正常磨耗下的主軸

• 縮小0.3版：適合輕度磨損主軸，提升夾持緊密度

• 縮小0.6版：適合中度磨損主軸，補償過大間隙

• 維修前應先量測主軸內徑，以確認正確選用夾爪規格
