產品特點

型號 : 5X5HSK

HSK系列主軸夾爪專為高速、高精度加工需求設計，符合HSK國際標準。夾爪內構採雙段擴張結構，搭配高剛性設計，可有效提升夾持力，並保持在高速運轉下的優異穩定性。特別適用於需要高轉速（max. RPM）與高夾持力（Fs）的場合。

專為HSK標準刀柄設計（包含E型、A型、B型、C型等）
採用低摩擦特殊表面處理，部分型號提供黑色高壽命版本（Black Coated Version）
雙段夾持結構，提高夾持穩定性與刀具定位精度
最高可對應轉速達 80,000 RPM（E25型）
夾持行程短，反應速度快，適合自動換刀（ATC）系統

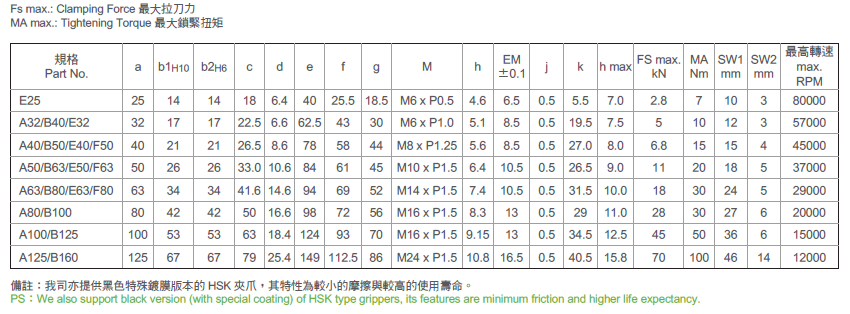

HSK主軸夾爪系列（E25 ~ A125/B160）

型號	對應刀柄尺寸	最大拉刀力 Fs (kN)	最大鎖緊扭力 MA (Nm)	最高轉速 max. RPM	螺牙規格 M
E25	HSK-E25	7	10	80,000	M6×P0.5
A32/B40/E32	HSK-A32/B40/E32	8	10	57,000	M6×P1.0
A40/B50/E40/F50	HSK-A40/B50/E40/F50	10	15	45,000	M8×P1.25
A50/B63/E50/F63	HSK-A50/B63/E50/F63	11	20	37,000	M10×P1.5
A63/B80/E63/F80	HSK-A63/B80/E63/F80	20	30	30,000	M14×P1.5
A80/B100	HSK-A80/B100	30	35	19,000	M16×P1.5
A100/B125	HSK-A100/B125	50	55	14,000	M16×P1.5
A125/B160	HSK-A125/B160	70	100	12,000	M20×P1.5

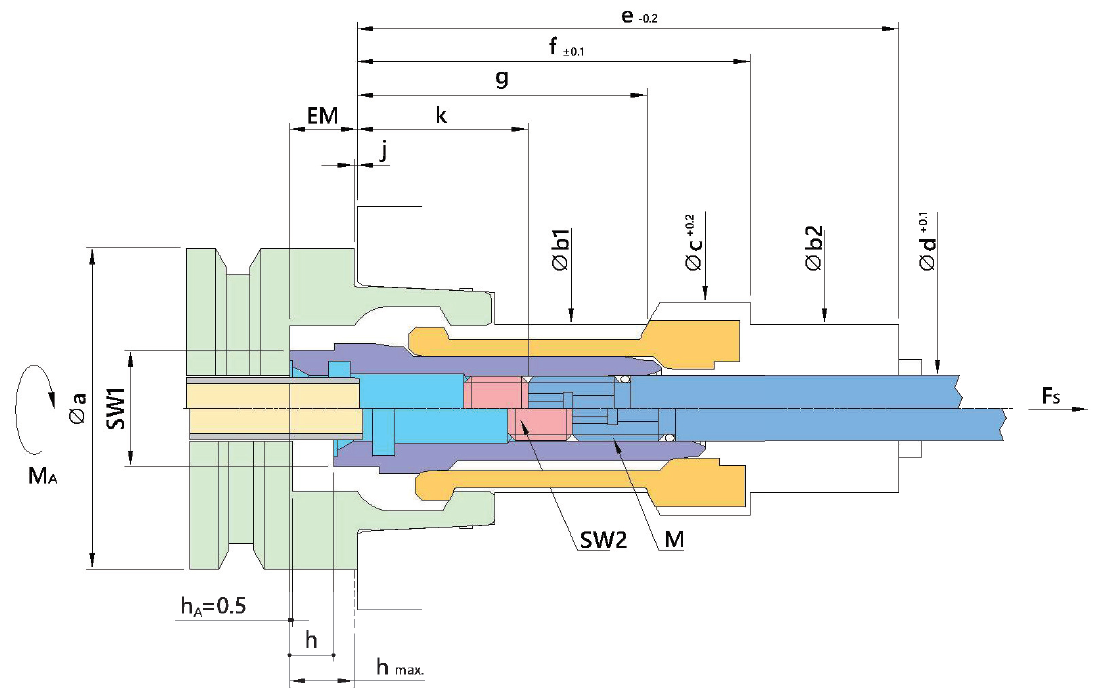

尺寸參數摘要（參考圖面）：

• SW1：主軸端外部扳手尺寸

• SW2：內部螺紋扳手尺寸

• EM、h、k：組裝尺寸與行程長度

• 雙段夾持段：b1, b2直徑，c直徑

---

應用場景：

• 高速CNC加工中心（特別是主軸轉速高於20,000 RPM的應用）

• 模具加工、航空零件、高精度醫療器械製造

• 自動化快速換刀（ATC）設備

• 需要極高夾持精度與主軸穩定性的場域

備註：
部分型號提供黑色特殊塗層版本（Black Coated HSK Gripper），具備低摩擦與延長使用壽命的特性。
