產品特點

型號 : 3X5FT

FT系列主軸夾爪設計以25°錐角（Tool Taper 25°）的刀柄為標準，並搭配15°夾持角度內構，採用高效能推動設計，適用於BT、CAT、DIN各規格刀把。此系列針對高拉力、高剛性、短行程夾持需求開發，並可對應動平衡刀把，高速、高扭力作業環境尤為適用。

適配標準：MAS BT、ASME CAT、DIN 69872
α夾持角（內斜角）設計固定為 15°，提供最佳夾持推力轉換效率
每型號對應M10～M30標準螺紋接口
擁有高拉刀力、短行程、快速穩定夾持特性
採用高強度材料並經表面硬化處理，提升耐久性與可靠性

FT主軸夾爪

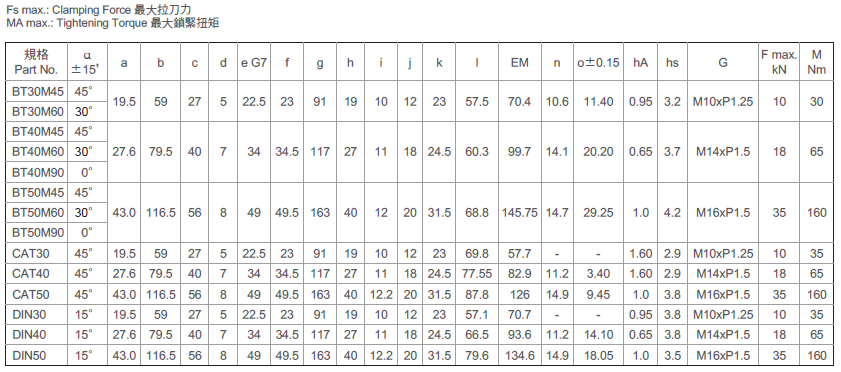

規格 Part   No.	α 夾持角 ±15'	最大拉刀力 Fs (kN)	最大鎖緊扭力 MA (Nm)	螺牙 G	SW 扳手對邊 (mm)
BT30M45	45°	10	30	M10×P1.25	5
BT30M60	30°	12	35	M10×P1.25	5
BT40M45	45°	18	65	M14×P1.5	6
BT40M60	30°	25	85	M14×P1.5	6
BT40M90	0°	30	90	M14×P1.5	6
BT50M45	45°	35	160	M16×P1.5	10
BT50M60	30°	45	200	M16×P1.5	10
CAT30	45°	10	35	M10×P1.25	5
CAT40	45°	18	65	M16×P1.5	6
CAT50	45°	35	160	M22×P1.5	10
DIN30	15°	10	35	M10×P1.25	5
DIN40	15°	18	65	M14×P1.5	6
DIN50	15°	35	160	M16×P1.5	10

註：拉刀力（Fs）指夾持工件最大可承受拉力，鎖緊扭力（MA）為建議上鎖扭力值。

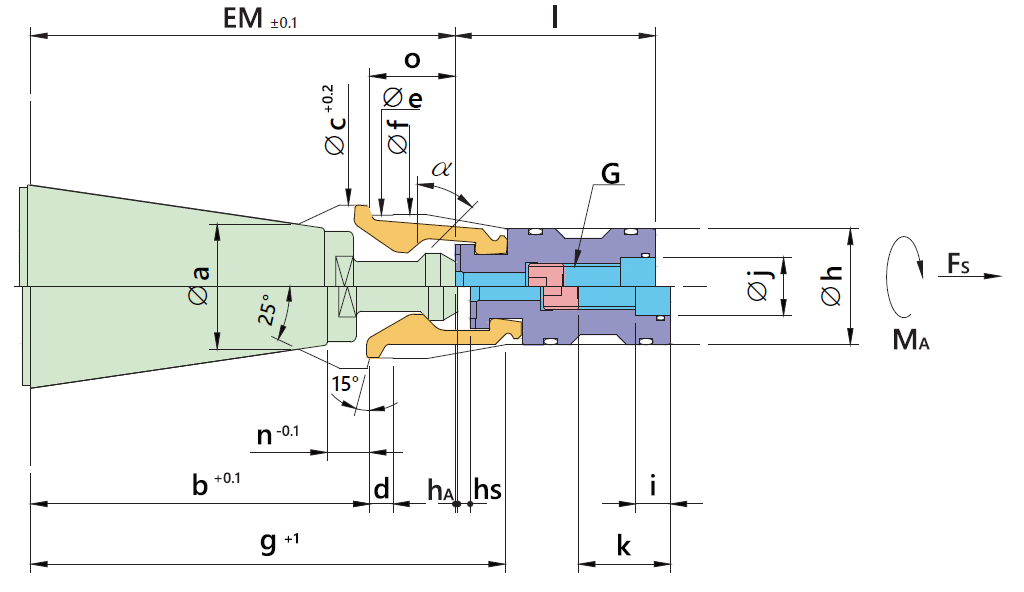

結構解說（參考圖面）：

• Taper 25°設計對應 BT、CAT、DIN標準夾持角度

• α角與推動角度標示完整

• Pull force Fs與Tightening torque MA方向明確

• 各尺寸代碼（a～p、EM、G）完整列出

• 特別註明夾持行程 hA 與穩定退刀間距 hs

應用場景：

• CNC立式與臥式加工中心

• 高速主軸（含HSK轉接刀柄）

• 自動換刀裝置（ATC）

• 高剛性、高頻換刀之自動化生產線

• 適用航空航太、汽車零部件加工、高精度模具加工
