產品特點

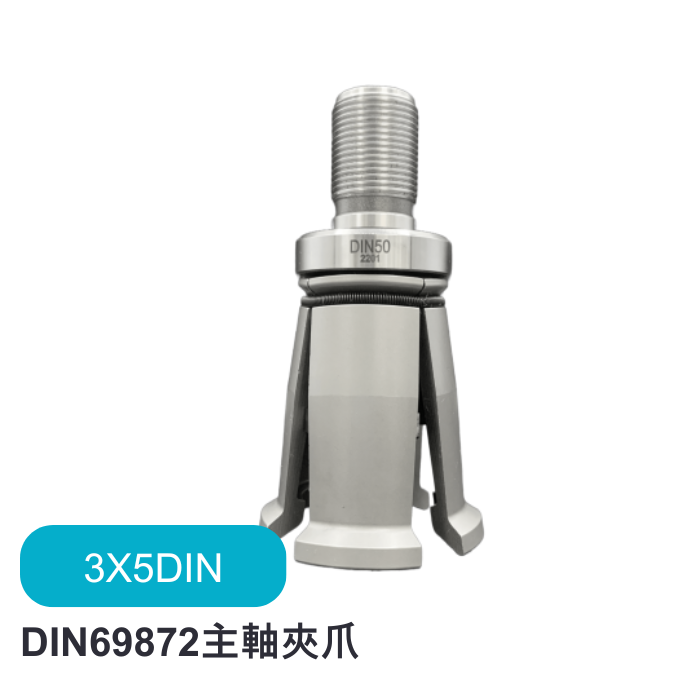

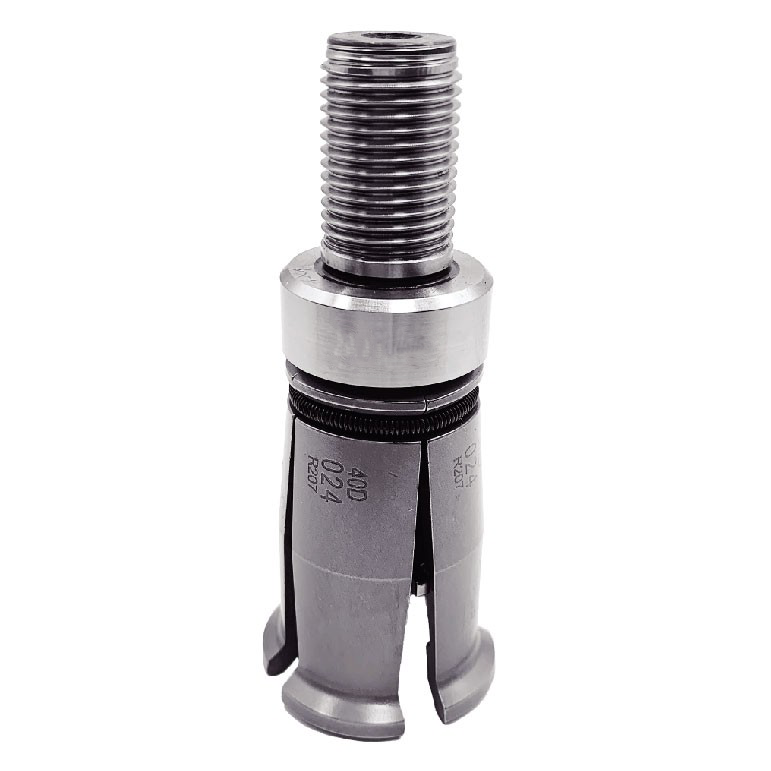

型號 : 3X5DIN

DIN 系列主軸倍力夾爪符合德國工業標準 DIN 69872，設計以螺紋型公牙拉刀方式進行夾持，並搭配 M45 機構倍力設計，大幅提升夾持力（Clamping Force）與降低退刀阻力，適用於高剛性與高速加工機主軸系統。

標準 α夾持角度15°，實現推力與穩定性的完美平衡
可對應主軸規格：DIN30 / DIN40 / DIN50 / DIN60
採用M10～M30階梯螺牙，扭力與承載能力高
主軸退刀位置（LS）與拉刀位置（SS）於圖中明確定義
DIN60 規格特別標示拉刀縮回行程 ha = 1.15mm

DIN 69872 主軸倍力夾爪

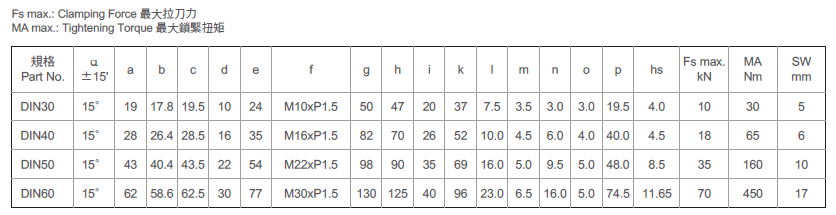

型號	螺牙規格	最大拉刀力 Fs (kN)	最大鎖緊扭力 MA (Nm)	SW（扳手對邊）(mm)
DIN30	M10×P1.5	10	30	5
DIN40	M16×P1.5	18	65	6
DIN50	M22×P1.5	35	160	10
DIN60	M30×P1.5	70	450	17

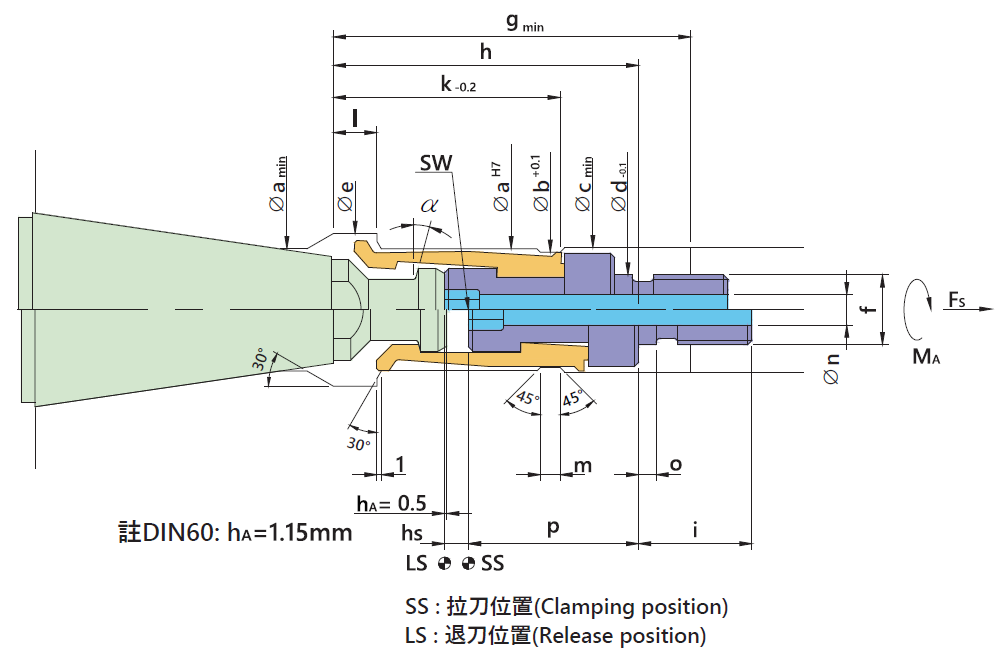

主要尺寸標準（參考圖面中符號）：

• 拉刀螺紋直徑：f

• 結構總長：h / k

• 主軸內部定位孔徑：a~d

• 壓接／推動角：α=15°（圖示）

• 彈簧伸縮行程位置差：ha、hs
