BT 刀柄 JIS MAS403

產品特點

型號 : BT 刀柄

JIS MAS403

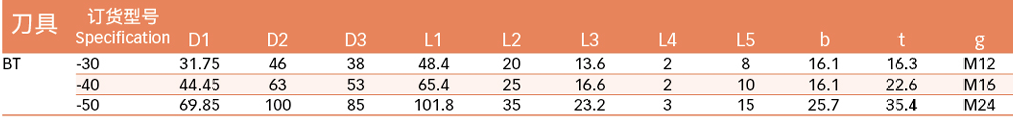

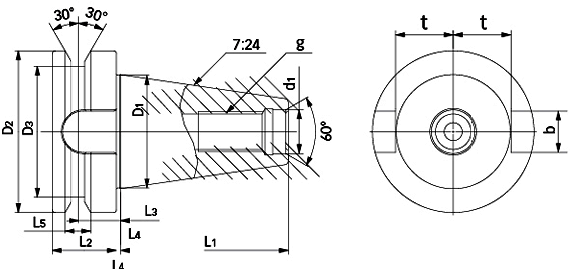

JIS  MAS403標準 BT 刀柄圖

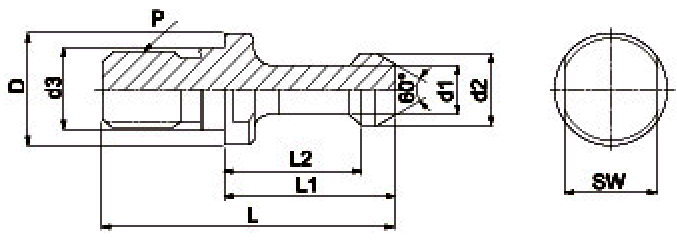

日本標準 JIS  MAS403 BT 拉頭
(mm)
Model No.	D	d1	d2	d3	L	L1	L2	SW	P	Package	Weight (Kgs)
BT30-45∘	16.5	7	11	12.5	43	23	18	13	M12*1.75	50/100PCS	0.04
BT30-60∘	16.5	7	11	12.5	43	23	18	13	M12*1.75	50/100PCS	0.04
BT30-90∘	16.5	7	11	12.5	43	23	18	13	M12*1.75	50/100PCS	0.04
BT40-45∘	23	10	15	17	60	35	28	19	M16*2.0	50/100PCS	0.11
BT40-60∘	23	10	15	17	60	35	28	19	M16*2.0	50/100PCS	0.1
BT40-90∘	23	10	15	17	60	35	28	19	M16*2.0	50/100PCS	0.1
BT50-45∘	38	17	23	25	85	45	35	30	M24*3.0	25/50PCS	0.3
BT50-60∘	38	17	23	25	85	45	35	30	M24*3.0	25/50PCS	0.3
BT50-90∘	38	17	23	25	85	45	35	30	M24*3.0	25/50PCS	0.3

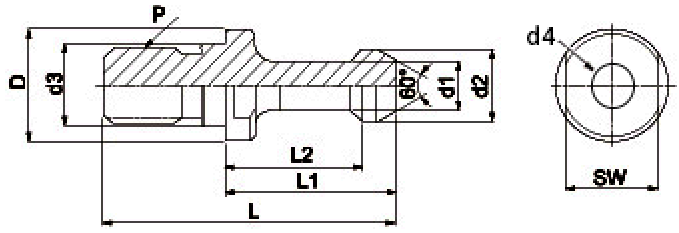

日本標準 JIS  MAS403 BT 出水拉頭
(mm)
Model No.	D	d1	d2	d3	d4	L	L1	L2	SW	P	Package	Weight (Kgs)
BT30-45∘T	16.5	7	11	12.5	2*3	43	23	18	13	M12*1.75	50/100PCS	0.03
BT30-60∘T	16.5	7	11	12.5	2*3	43	23	18	13	M12*1.75	50/100PCS	0.03
BT40-45∘T	23	10	15	17	4	60	35	28	19	M16*2.0	50/100PCS	0.08
BT40-60∘T	23	10	15	17	4	60	35	28	19	M16*2.0	50/100PCS	0.08
BT40-90∘T	23	10	15	17	4	60	35	28	19	M16*2.0	50/100PCS	0.08
BT40-45∘T	23	10	15	17	5	60	35	28	19	M16*2.0	50/100PCS	0.08
BT40-60∘T	23	10	15	17	5	60	35	28	19	M16*2.0	50/100PCS	0.08
BT50-45∘T	38	17	23	25	7	85	45	35	30	M24*3.0	25/50PCS	0.28
BT50-60∘T	38	17	23	25	7	85	45	35	30	M24*3.0	25/50PCS	0.28
BT50-90∘T	38	17	23	25	7	85	45	35	30	M24*3.0	25/50PCS	0.28

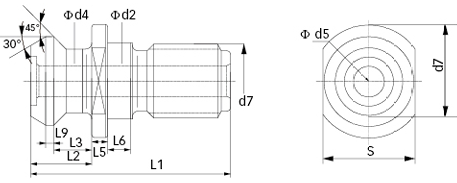

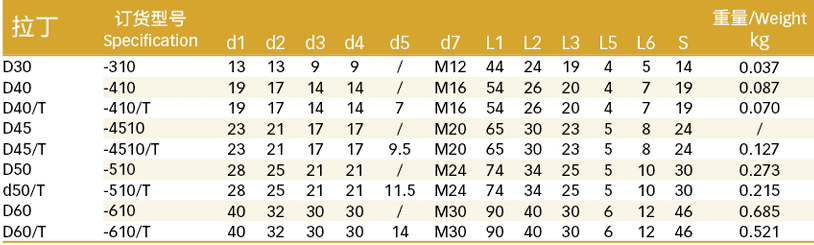

日本標準 JIS B6339-1998 拉頭

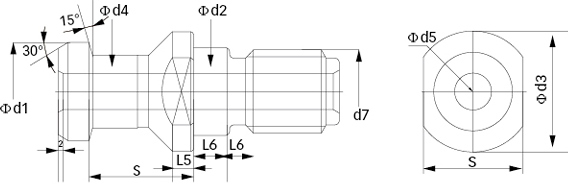

德國標準 DIN69872 拉頭

MAZAK
Model No.	D	d1	d2	d3	d4	d5	L	L1	L2	L3	SW	P	裝箱數量	Weight (Kgs)
MAZAK-BT40	22	18.8	12.45	17	7	-	44.1	19.1	14	-	19	M16x2.0	50PCS	0.5
MAZAK-BT50	37	28.95	20.83	25	10	16	65.2	25.2	17.58	1.8	30	M24x3.0	25PCS	0.19
MAZAK-CAT40	22	18.8	12.45	17	7	-	41.1	16.1	11	-	19	M16x2.0	50PCS	0.5
MAZAK-CAT50	-	-	-	-	-	-	-	-	-	-	-	-	25PCS	0.19
