SDJC 內徑車刀

產品特點

型號 : SDJC

內徑車刀

產品規格

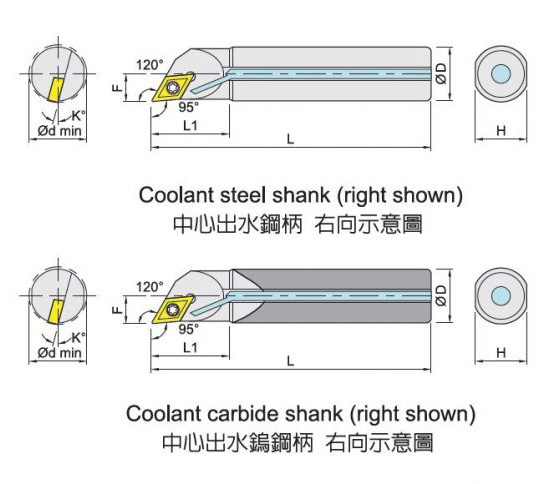

Steel shank Item code		Dimensions,mm							Insert	Spare parts	Weight (KG)
無水孔Non-coolant	水孔Coolant	D	L	L1	F	H	K°	dmin
S08K-SDJCR/L-07	A08K-SDJCR/L-07	8	125	22	5	7	15	10	DC..0702..	①	0.07
S10K-SDJCR/L-07	A10K-SDJCR/L-07	10	125	25	6	9	13	12			0.09
S12M-SDJCR/L-07	A12M-SDJCR/L-07	12	150	30	7	11	10	14			0.13
S16Q-SDJCR/L-07	A16Q-SDJCR/L-07	16	180	38	9.5	15	7	19			0.28
S1608K-SDJCR/L-07-L20		16	125	20	4.5	15	15	10			0.2
S16Q-SDJCR/L-11	A16Q-SDJCR/L-11	16	180	38	9.5	15	7	19	DC..11T3..	②	0.28
S20R-SDJCR/L-11	A20R-SDJCR/L-11	20	200	42	11.5	18	7	23			0.49
S25R-SDJCR/L-11	A25R-SDJCR/L-11	25	200	45	14	23	5	28			0.77
S25S-SDJCR/L-11	A25S-SDJCR/L-11	25	250	45	14	23	5	28			0.96
S32S-SDJCR/L-11	A32S-SDJCR/L-11	32	250	48	17.5	30	5	35			1.58

Carbide shank Item code		Dimensions,mm							Insert	Spare parts	Weight (KG)
無水孔Non-coolant	水孔Coolant	D	L	L1	F	H	K°	dmin
C08K-SDJCR/L-07	E08K-SDJCR-07	8	125	22	5	7.2	15	10	DC..0702..	①	0.09
C10K-SDJCR/L-07	E10K-SDJCR-07	10	125	25	6	9.2	13	12			0.14
C10M-SDJCR/L-07	E10M-SDJCR-07	10	150	25	6	9.2	13	12			0.17
C12M-SDJCR/L-07	E12M-SDJCR-07	12	150	30	7	11.2	10	14			0.24
C12Q-SDJCR/L-07	E12Q-SDJCR-07	12	180	30	7	11.2	10	14			0.29
C16R-SDJCR/L-07	E16R-SDJCR/L-07	16	200	38	9.5	15.2	7	19			0.58
C16R-SDJCR-11		16	200	38	9.5	15.2	7	19	DC..11T3..	②	0.58
C20R-SDJCR-11		20	200	42	11.5	19.2	7	23			0.9
C25S-SDJCR-11		25	250	45	14	24.2	5	28			1.77

Insert	Spare parts	Screw	Wrench
DC..0702..	①	MS2506B	ETF09
DC..11T3..	②	MS4009A	ETF15
