SCLC 內徑車刀

產品特點

型號 : SCLC

內徑車刀

產品規格

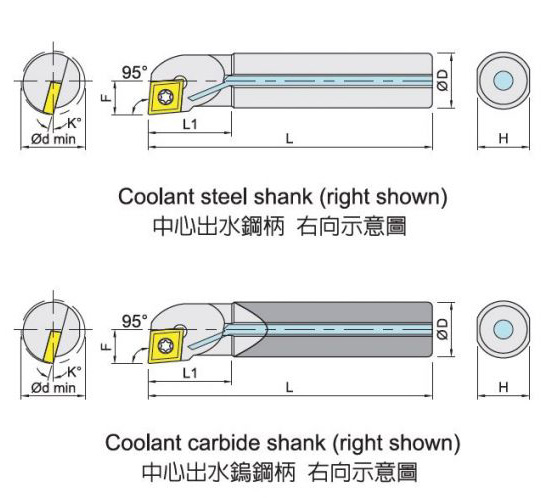

Steel shank Item code		Dimensions,mm							Insert	Spare parts	Weight (KG)
無水孔Non-coolant	水孔Coolant	D	L	L1	F	H	K°	dmin
S08K-SCLCR/L-06	A08K-SCLCR/L-06	8	125	20	5	7	15	10	CC..0602..	③	0.07
S08K-SCLCR/L-06-D09	A08K-SCLCR/L-06-D09	8	125	20	4.5	7	15	9			0.07
S10K-SCLCR/L-06	A10K-SCLCR/L-06	10	125	22	6	9	13	12			0.09
S10K-SCLCR/L-06-D11	A10K-SCLCR/L-06-D11	10	125	22	5.5	9	13	11			0.09
S12M-SCLCR/L-06	A12M-SCLCR/L-06	12	150	26	8	11	10	16			0.13
S12M-SCLCR/L-06-D13	A12M-SCLCR/L-06-D13	12	150	26	6.5	11	10	13			0.13
S14Q-SCLCR/L-06	A14Q-SCLCR/L-06	14	180	26	8	13	10	16			0.22
S16Q-SCLCR/L-06	A16Q-SCLCR/L-06	16	180	32	10	15	7	20			0.28
S12M-SCLCR/L-09	A12M-SCLCR/L-09	12	150	26	8	11	10	16	CC..09T3..	④	0.13
S14Q-SCLCR/L-09	A14Q-SCLCR/L-09	14	180	26	8	13	10	16			0.22
S15Q-SCLCR/L-09	A15Q-SCLCR/L-09	15	180	32	8.5	14	10	17			0.25
S16Q-SCLCR/L-09	A16Q-SCLCR/L-09	16	180	32	10	15	7	20			0.28
S16Q-SCLCR/L-09-D18	A16Q-SCLCR/L-09-D18	16	180	32	9	15	7	18			0.28
S18Q-SCLCR/L-09	A18Q-SCLCR/L-09	18	180	32	10	17	7	20			0.36
S20R-SCLCR/L-09	A20R-SCLCR/L-09	20	200	40	13	18	5	25		⑤	0.49
S22R-SCLCR-09		22	200	40	13	20	5	25			0.6
S25R-SCLCR/L-09	A25R-SCLCR/L-09	25	200	40	15	23	5	30		⑥	0.77
S32S-SCLCR/L-09	A32S-SCLCR/L-09	32	250	48	19.5	30	5	38			1.58
S32S-SCLCR/L-12	A32S-SCLCR/L-12	32	250	48	20	30	5	38	CC..1204..	⑦	1.58
S40T-SCLCR/L-12	A40T-SCLCR/L-12	40	300	55	26	37	3	50			2.96
S40V-SCLCR/L-12	A40V-SCLCR/L-12	40	400	55	26	37	3	50			3.95

Carbide shank Item code		Dimensions,mm							Insert	Spare parts	Weight (KG)
無水孔Non-coolant	水孔Coolant	D	L	L1	F	H	K°	dmin
C04H-SCLCR/L-03M	--	4	100	15	2.5	3.7	15	5	CC..03S1..	①	0.02
C05H-SCLCR/L-03M	--	5	100	15	3	4.7	15	6			0.03
C06J-SCLCR/L-04K	--	6	110	15	3.5	5.7	15	7	CC..0401..	②	0.05
C07J-SCLCR/L-06	--	7	110	18	4	6.7	15	8	CC..0602..	③	0.06
C08K-SCLCR/L-06	--	8	125	20	5	7.2	15	10			0.09
C08K-SCLCR/L-06-D09	E08K-SCLCR-06-D09	8	125	20	4.5	7.2	15	9			0.09
	E08M-SCLCR-06	8	150	20	5	7.2	15	10			0.11
C10K-SCLCR/L-06	E10K-SCLCR/L-06	10	125	22	6	9.2	13	12			0.14
C10K-SCLCR-06-D11	E10K-SCLCR-06-D11	10	125	22	5.5	9.2	13	11			0.14
C10M-SCLCR/L-06	E10M-SCLCR/L-06	10	150	22	6	9.2	13	12			0.17
C10M-SCLCR-06-D11	E10M-SCLCR-06-D11	10	150	22	5.5	9.2	13	11			0.17
C12M-SCLCR/L-06	E12M-SCLCR-06	12	150	26	8	11.2	10	16			0.24
C12M-SCLCR-06-D13	E12M-SCLCR-06-D13	12	150	26	6.5	11.2	10	13			0.24
C12Q-SCLCR/L-06	E12Q-SCLCR-06	12	180	26	8	11.2	10	16			0.29
C12Q-SCLCR-06-D13	E12Q-SCLCR-06-D13	12	180	26	6.5	11.2	10	13			0.29
C14R-SCLCR-06		14	200	26	8	13.2	10	16			0.44
C16R-SCLCR/L-06	E16R-SCLCR-06	16	200	32	10	15.2	7	20			0.58
C12M-SCLCR/L-09	E12M-SCLCR-09	12	150	26	8	11.2	10	16	CC..09T3..	④	0.24
C12Q-SCLCR/L-09		12	180	26	8	11.2	10	16			0.29
C14R-SCLCR-09		14	200	26	8	13.2	10	16			0.44
C16R-SCLCR/L-09	E16R-SCLCR/L-09	16	200	32	10	15.2	7	20			0.58
C16R-SCLCR-09-D18	E16R-SCLCR-09-D18	16	200	32	9	15.2	7	18			0.58
C20R-SCLCR/L-09	E20R-SCLCR-09	20	200	40	13	19.2	5	25	CC..09T3..	⑤	0.91
C25S-SCLCR/L-09	E25S-SCLCR-09	25	250	40	15	24.2	5	30	CC..09T3..	⑥	1.77

Insert	Spare parts	Screw	Wrench
CC..03S1..	①	MS1603B	ETF06
CC..0401..	②	MS2004A	ETF06
CC..0602..	③	MS2506A	ETF09
CC..09T3..	④	MS4008A	ETF15
CC..09T3..	⑤	MS4009A	ETF15
CC..09T3..	⑥	MS4011A	ETF15
CC..1204..	⑦	MS5011A	ETF20
