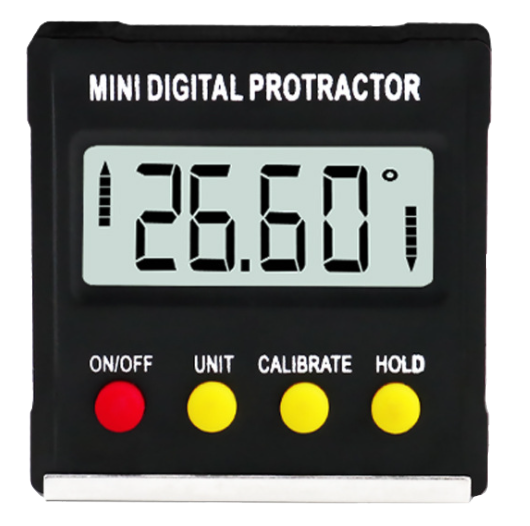

R2U 數顯角度儀

產品特點

型號 : R2U

技術規格
測量範圍:4*90°
分辨率:0.1°
尺寸:55*55*16mm
電池類型:3V CR2032*2
工作溫度:0~40℃
相對濕度:40~80%

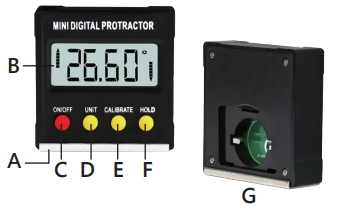

數顯角度儀



A.不銹鋼板測量面,可將量規牢固地固定在任何金屬表面上。

B.LED顯示-大,數字易讀。

C.開/關按鈕

D.UNIT BUTTON-度數/斜率轉換百分比

E.CALIBRATE-絕對/相對測量轉換

F.HOLD BUTTON-保持測量顯示值

G.電池


功能

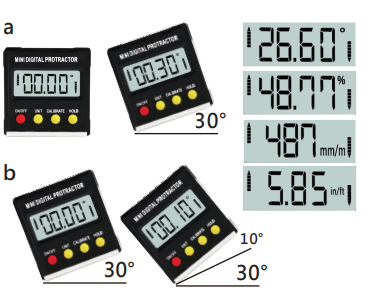

1.絕對角度測量 按ON/OFF鍵,儀器直接進入絕對角度測量狀態(無論更換電池)。顯示被測面與水平面的夾角。當儀器工作面與水平面夾角變化時,角度值隨之變化。當液晶顯示器兩側出現兩個指示箭頭時,表示機組工作面不在水平面上。例如,當一側出現箭 頭“↓”時,表示此側在水平面以下。需要將機組的這一側向上移動才能到達水平面。箭頭“↑”表示高於水平面。當機組的工作面在水平面上時,兩者表示箭頭會消失。

2.相對角度測量 將儀器的工作面放在需要預設的表面上,按CALBRATE BUTTON,顯示“0.00”。將儀器移動到另一個待測表面,顯示值為兩個表面的夾角。按CALIBRATE BUTTON 3~5 秒後, 變為絕對測量狀態。

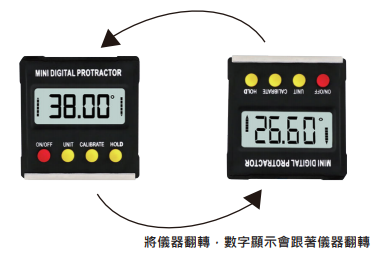

3.立式展示 無論單位是否倒置,顯示的值都不會倒置

技術規格

測量範圍:4*90°

分辨率:0.1°

尺寸:55*55*16mm

電池類型:3V CR2032*2

工作溫度:0~40℃

相對濕度:40~80%

注意事項

1.不要用有機溶劑清洗本精密設備,遠離水和腐蝕性。

2.不要傷到設備的工作表面。用軟膠擦掉上面的任何污垢,以保持其精度。

3.在使用過程中,3分鐘內不按本機按鍵自動關機,以節省電量。當出現電源圖標時,顯示電量已用完,停止測量。更換新

的3V CR2032電池。長期不使用時,請將電池取出,以免電池漏液。

設置電池

當屏幕上顯示該 標誌時,表示電池電壓低,請更換兩節相同型號的新3V CR2032電池(+面朝上)。

按鍵操作

1.開/關按鈕

按此鍵開機,長按3~5秒關機。

2.單位按鈕

度數(xx.xx%)和斜率百分比(yy.yy%)在轉換中

按0%,“yy.yy%”.yy.yy%=tga*100%(0≦xx.xx°≦45°)或

yy.yy%=tg(90°-a)*100%(45°<a=xx.xx°≦90°)

校準按鈕

a.在絕對測量中

b.在相對測量中,按ABS/REL鍵在任意位置設置零。

c.絕對測量與相對測量的轉換。長按CALIBRATE鍵3秒,單位將變回絕對測量狀態。


按住按鈕

 如需保存測量值,按HOLD鍵不放顯示,兩邊箭頭閃爍,再按即退出
