APU 鑽夾頭

產品特點

型號 : APU

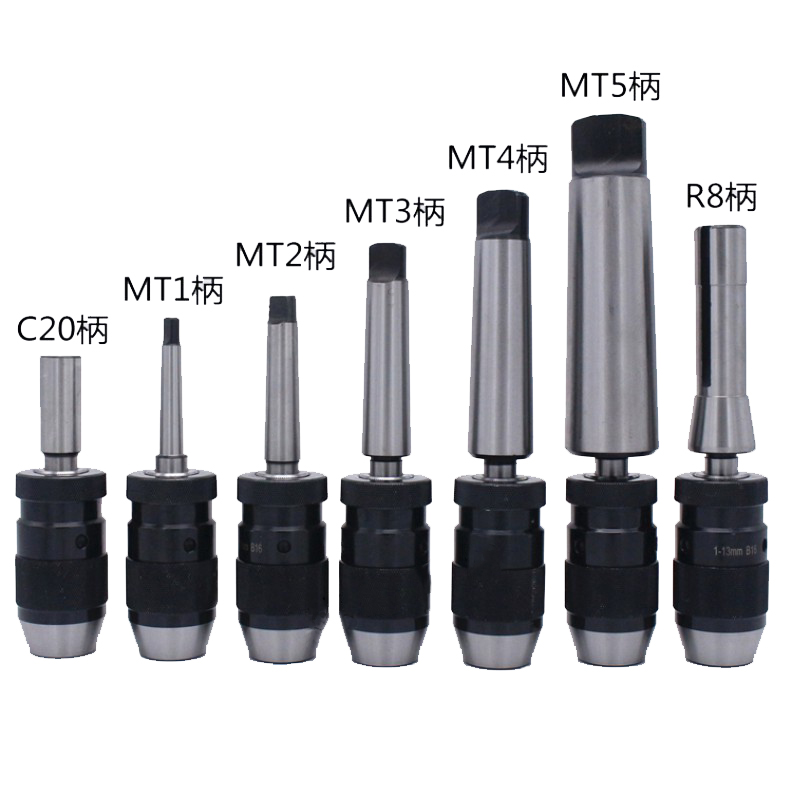

自緊式鑽夾頭配錐度柄銑床R8車床尾座MT直柄夾頭0-16自鎖式自鎖緊

鑽夾頭




分類
鑽夾頭0-10-B12
鑽夾頭0-13-B16
鑽夾頭0-16-B18
鑽夾頭1-20-B22
0-10+2號柄
0-13+2號柄
0-16+2號柄
1-20+2號柄
0-10+3號柄
0-13+3號柄
0-16+3號柄
1-20+3號柄
0-13+4號柄
0-16+4號柄
1-20+4號柄
0-13+5號柄
0-16+5號柄
1-20+5號柄
0-13mm+C20直柄
0-16mm+C20直柄
1-20mm+C20直柄
0-13mm+R8柄
0-16mm+R8柄
1-20mm+R8柄

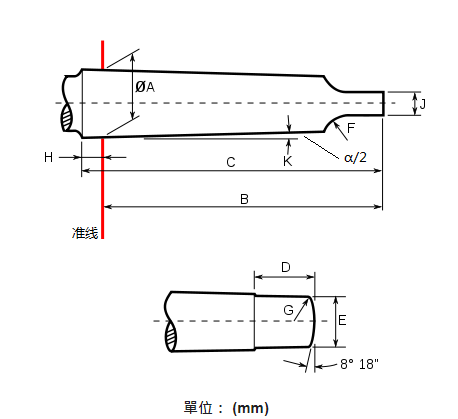

莫式錐度表


莫式錐度號

錐度

A

B(MAX)

C(MAX)

D(MAX)

E(MAX)

F

G

H

J

半斜角(α/2)

0

1:19.212

9.045

56.5

59.5

10.5

6

4

1

3

3.9

1°   29’27”

1

1:20.047

12.065

62

65.5

13.5

8.7

5

1.2

3.5

5.2

1° 25’43”

2

1:20.020

17.780

75

80

16

13.5

6

1.6

5

6.3

1°   25’50”

3

1:19.922

23.825

94

99

20

18.5

7

2

5

7.9

1° 26’16”

4

1:19.254

31.267

117.5

124

24

24.5

8

2.5

6.5

11.9

1°   29’15”

5

1:19.002

44.399

149.5

156

29

35.7

10

3

6.5

15.9

1° 30’26”

6

1:19.180

63.348

210

218

40

51

13

4

8

19

1°   29’36”

7

1:19.231

83.058

285.75

294.1

34.9



19.05


19

1° 29’22”
