產品特點

型號 : NZM-50

1.在電腦銑床／車床上設定刀常用。
2.測量高度：50.00±0.005mm,測台平面尺寸:34mm。
3.彈簧力較小，可避免小銑刀或鑽頭斷裂。
4.用研磨過的平行板即可簡單設定。
5.可用六角扳手調整測台高度。
6.可用六角扳手調整指針歸零。
7.新型Z軸設定器出廠時已經校正設定完成,下刀行程1mm,客戶使用起來更方便。

台灣專利字號
TW PAT.M376374
TW PAT.M379484
大陸專利字號
ZL2009 2 0251699.3

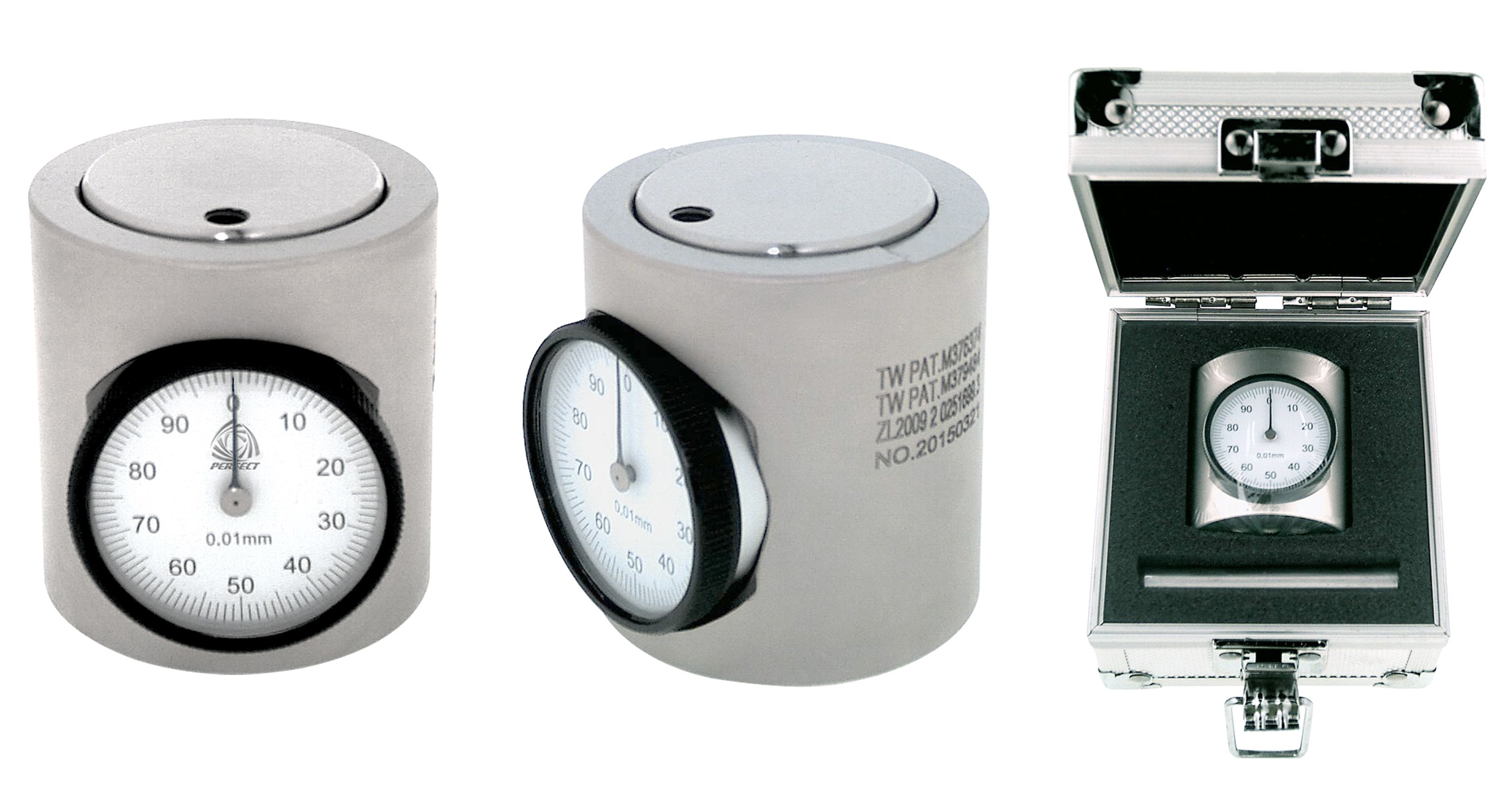

專利型 Z軸設定器

專利型 Z軸設定器

型號	精度	重量 KGS	尺寸 mm	底部磁性
NZM-50A	50.00 /±0.005mm	0.83kgs	50x48x48	O
NZM-50B	50.00 / ±0.005mm	0.83kgs	50x48x48	X

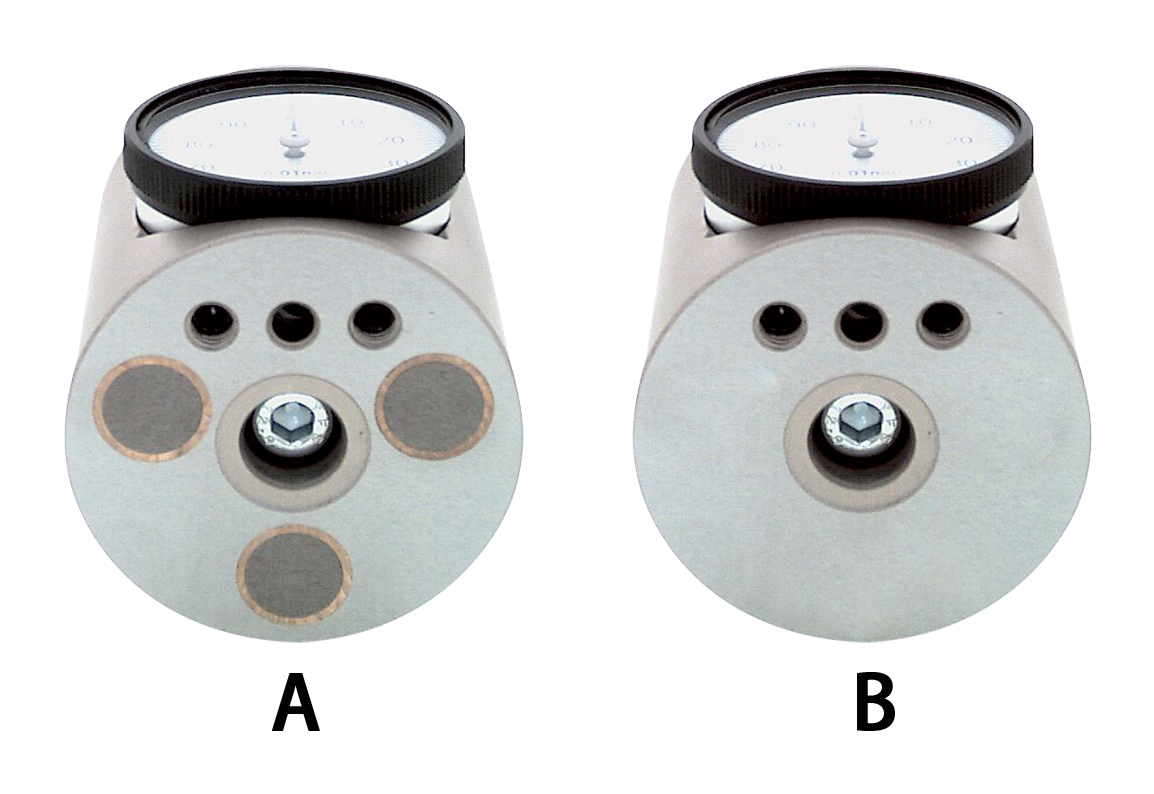

Z軸設定底部

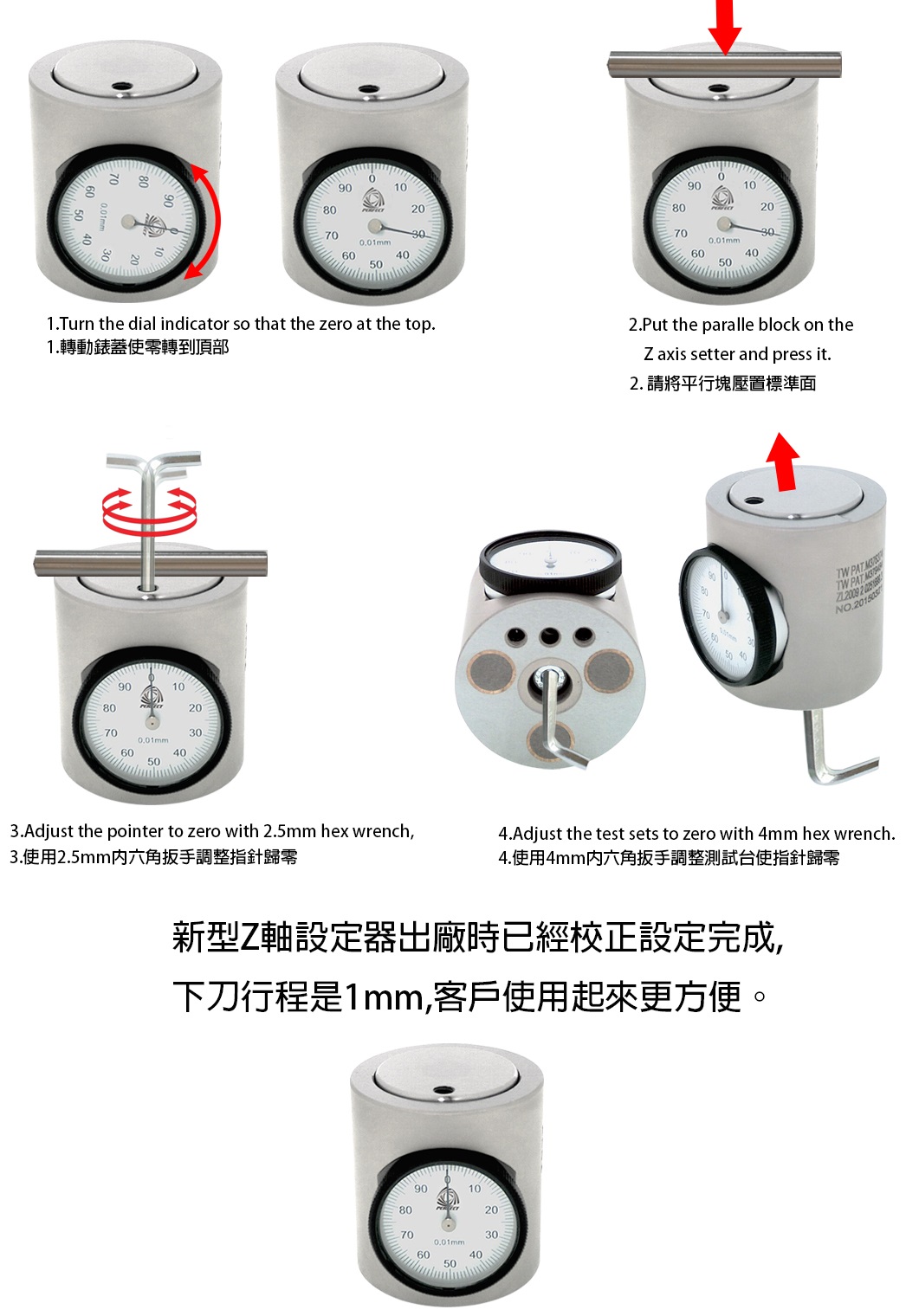

專利型 Z軸設定器調整方式

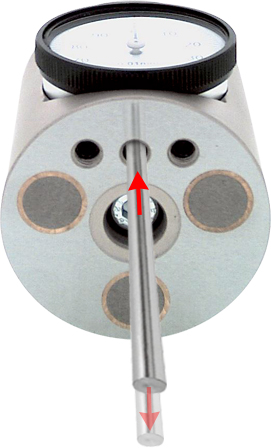

Z軸設定器簡易清潔方式:



Z軸設定器平台因為灰塵進入造成上方平卡住請以4MM以下圓棒放入清潔孔

往上輕推几次,這可以使灰塵出來, 但如果是切削油或撞刀造成的卡住

請寄回本公司清潔維修.
