產品特點

型號 : ZOP-50

使用方法:
1.緩速進刀至紅燈亮時，請微調後退至紅燈熄，再慢速前進至紅燈亮，以確實掌握精度。
2.側面探測時以刀刃最高點接觸探測面。
3.此光電式Z軸設定器為高精度產品，不適用游標卡尺檢測精度。
6.紅燈亮時，四週都可看見，沒有盲點 。
4.設定器下方可跟換電池。
5.電池：LR43/A76/G13x2枚

光電式Z軸設定器



光電式Z軸設定器

TYPE	HEIGHT	Net weight/Kgs	HxW/UNIT:mm	Bottom have magnetic	ACCURACY	Remark
ZOP-50	50.00mm	0.7kgs	50x53	o	±0.005	機台須要有導電才可使用
New  NZOP-50	50.00mm	0.7kgs	50x53	o	±0.005	機台不用導電也能使用



因為部份新型機台主軸有加裝陶瓷隔環,所以必須使用NZOP-50

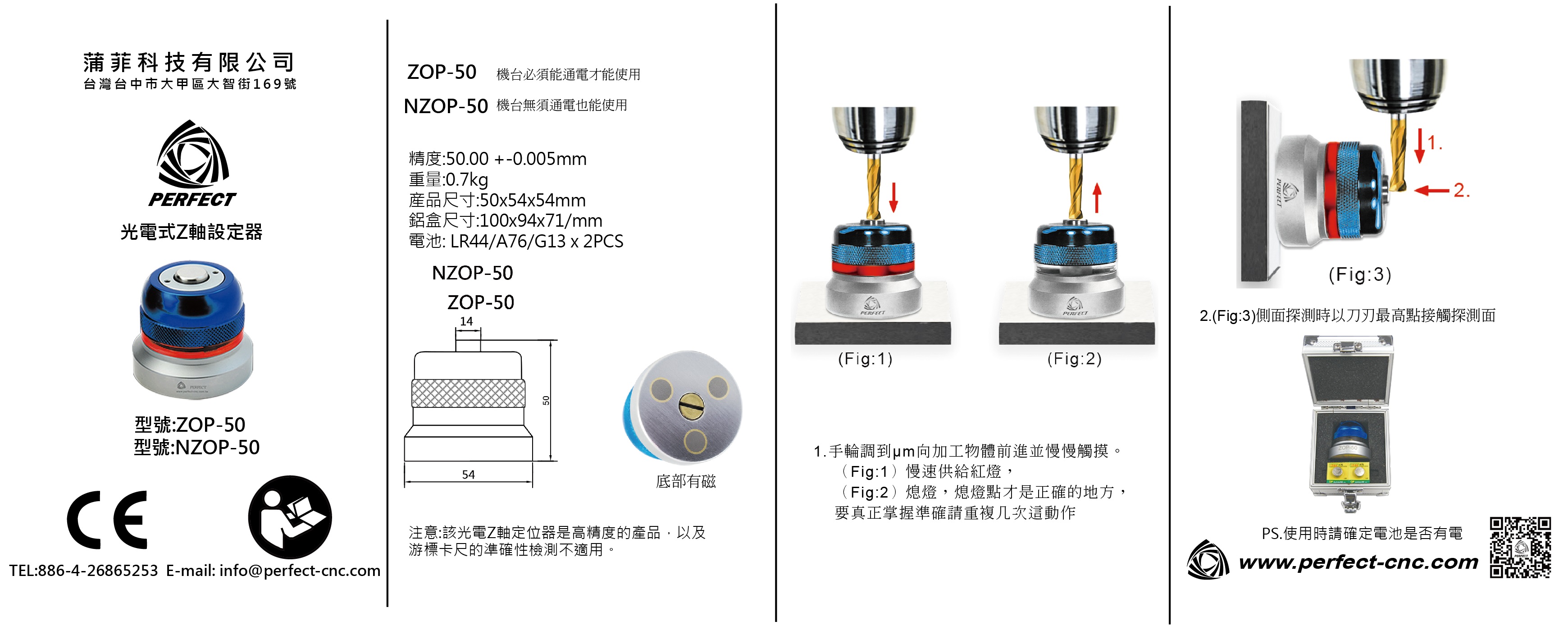

光電式Z軸設定器使用方法

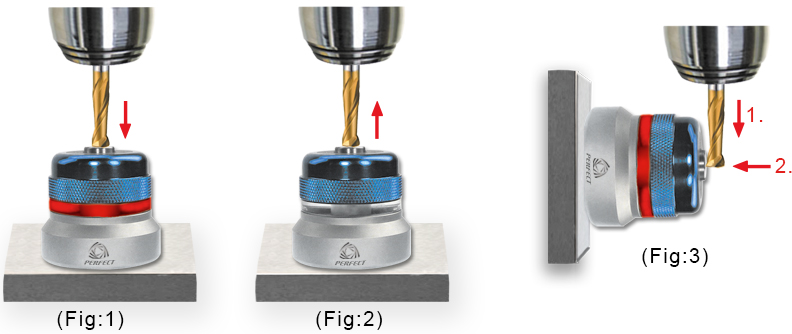

1.手輪調成μm緩速進刀至紅燈亮(Fig:1),後退至紅燈熄(Fig:2),熄燈點是正確

   的位子,重複幾次以上動作以確實掌握精度。

2.側面探測時以刀刃最高點接觸探測面(Fig:3)。

3.此光電式Z軸設定器為高精度產品，不適用游標卡尺檢測精度。

6.紅燈亮時，四週都可看見，沒有盲點 。

4.設定器下方可跟換電池。

5.電池：LR43/A76/G13x2枚

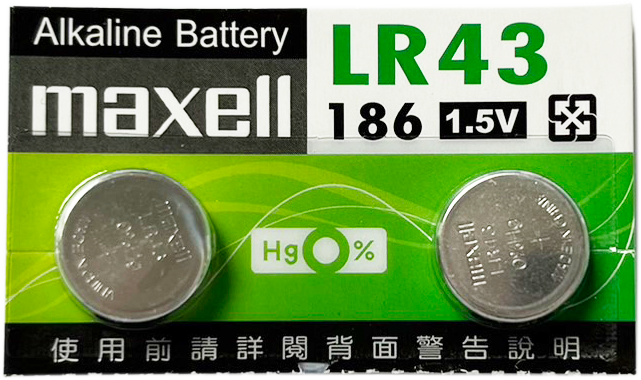

LR43  2顆一組 價格 40
